Tym razem niemiecki pojazd wykorzystywany podczas walk w Powstaniu Warszawskim 1944 - transporter Sd. Kfz. 251/1 Ausf. C z wyrzutniami rakietowymi. Kilka takich pojazdów miał w swojej dyspozycji 500. Pancerny Szturmowy Batalionu Saperów.
Model:
Do zbudowania tego modelu skorzystałem z cudownego zestawu Dragona nr 7306 - SdKfz. 251/2 Ausf C. with Wurfrahmen.
Dragon Kit 7306 - SdKfz. 251/2 Ausf C. with Wurfrahmen
Historia:
W roku 1940 berlińska firma "F.Gäst AC" dokonała przebudowy części strzeleckich transporterów opancerzonych Sd.Kfz 251/1 Ausf. C. Powstały w ten sposób pojazdy uzbrojone w sześć wyrzutni rakiet "Wurfrahmen 40", przystosowanych do wystrzeliwania pocisków rakietowych WGr 28 cm i WGr 32 cm. Potocznie nowe pojazdy nazywano "Stuka zu Fuss" - czyli "pieszy bombowiec". Wyrzutnie mogły przemieszczać się w pionie w zakresie od +5° do +40°. Z każdej strony znajdowały się trzy wyrzutnie. W pionie wyrzutnia ustawiana była za pomocą mechanizmu podniesienia, zaś w poziomie zmiana położenia wyrzutni następowała przez zmianę ustawienia transportera. W celu dokładnego ustawienia transportera, na masce silnika umieszczone były dwa bagneciki o długości 400 mm ułatwiające nakierowanie pojazdu w żądanym położeniu osi strzału. Pociski burzące kalibru 280 mm umieszczone były w metalowych wyrzutniach-zasobnikach transportowych, a pociski zapalające kalibru 320 mm w drewnianych skrzynkach-zasobnikach, które jednocześnie służyły za wyrzutnie. Odpalenie całej salwy następowało w ciągu 10 sekund.
Stosowano dwa typy pocisków rakietowych: WGr 42 kalibru 280 mm burzący, zawierający około 40 kg materiału wybuchowego oraz WGr 42 pocisk zapalający kalibru 320 mm wypełniony ok. 50 dm³ benzynowej mieszanki zapalającej, o składzie zbliżonym do napalmu. Pocisk burzący (Sprenggranate) miał maksymalny zasięg 1900 m, a zapalający (Flammgranate) do 2200 m.
Najczęściej stosowano następujący zestaw pocisków: pięć pocisków burzących [280 mm] i jeden zapalający [320 mm], lub po trzy pociski każdego rodzaju.

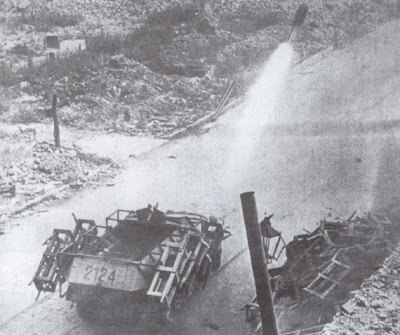

Transporter Sd. Kfz. 251/1 Ausf. C z wyrzutniami rakietowymi z 500. Pancernego Szturmowego Batalionu Saperów ostrzeliwuje Stare Miasto. Z tego miejsca w polu ostrzału znajdowały się stanowiska powstańcze: u zbiegu ul. Długiej, Bielańskiej i Nalewek [Pasaż Simonsa], a nieco głębiej odcinek Miodowej, Podwala i Rynek Starego Miasta.
A Sd. Kfz. 251/1 Ausf. C equipped with rocket launchers of the 500th Panzer Sturm Pioniere Abteilung firing Old Town.
Zdejmowanie pustej kraty. Na jej miejsce pojawi się nowa krata z pociskiem.
Wyładowanie kratownic we Włochach pod Warszawą (1944).
The Sd. Kfz. 251/1 Ausf. C mit Wurfrahmen was a standard APC equipped with externally mounted racks for launching rockets. Two rockets WGr 42 were used the 28 cm with standard TNT (40 kilos) and the 32 cm rocket with jellied gasoline (50 liters). The Sprenggranate had 1900 meters range, Flammgranate had 2200 meters range.
The rockets were mounted in wooden or metal frames (manufactured in J. Gast factory in Berlin), which on firing position were attached to adjustable base plates on the vehicle in 10 seconds. Direction was provided by pointing the vehicle, which had 400mm high sighting vanes on the engine cowl and range by changing the angle of the frames on the base.
To build Sd. Kfz. 251/1 Ausf. C mit Wurfrahmen I used beautiful Dragon Kit 7306 - SdKfz. 251/2 Ausf C. mit Wurfrahmen. During the Warsaw Uprising 1944 this APC was used by the 500th Panzer Sturm Pioniere Abteilung.
